ATOS ScanBox – 全自动

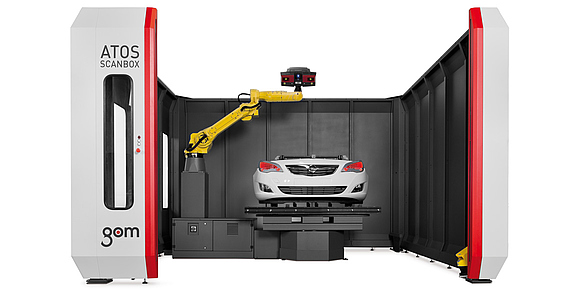

ATOS ScanBox
ATOS ScanBox 是由 GOM 公司研发的成套的光学三维测量设备，旨在帮助实现生产制造过程的高效质量控制。目前共有九种型号适于不同的零部件和应用需求。
机械测量设备以点或线的方式获取数据，而光学三维坐标测量系统能够提供三维实际坐标与 CAD 数据的全场偏差。
GOM 测量头技术
完整的一体化系统
GOM 公司的 ATOS ScanBox 是包含硬件、ATOS Professional 软件和额外软件模块虚拟计量室（virtual measuring room，VMR）的一体化系统。执行操作之前，会在虚拟计量室中模拟所有的机器人运动，以确认是否安全。获取数据后，软件将计算组件表面的多边形网格和检测特征计划的实际数据。实际数据将与标称数据进行对比，并在报告中显示。
ATOS ScanBox Series
标准化质量
ATOS ScanBox 是一款符合机械指令要求的标准化光学三维测量设备。不同于独立的投射系统，客户无需在成本、性能或交付日期方面承担任何风险。
坚固的自动化组件
整个运动系统基于坚固的自动化组件，而不是精密机械配合。即便在恶劣的环境条件下，设备也难以磨损，始终保持高精度。
测量速度快
与传统的探触式 CMM 相比，ATOS ScanBox 能够将组件的测量及检测时间缩短一半以上。
操作简单

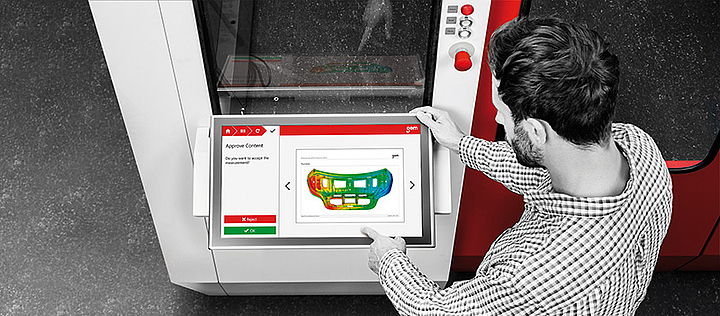

Kiosk 界面是一个专门的用户界面，旨在简化 ATOS ScanBox 的控制。该软件负责整个过程控制，可自动执行测量和检测流程。
空间要求低
所有 ATOS ScanBox 型号均具备设计紧凑的特点。ATOS ScanBox 型号 4105、5108 和 5120 无需固定到工厂地板或特殊测量台上。
交付时间短
ATOS ScanBox 通常可在短时间内提供现货。
技术参数
 |
 |
|
|---|---|---|
| 系统配置 | 4105 | 5108 |
| 空间要求(W x L x H) | 1.60 mx 1.20 mx 2.10 m | 2.00 mx 2.55 mx 2.70 m |
| 电源 | 110V/220V (一相) | 200 – 415 V (三相, 16 A) |
| 零件最大尺寸 | ~ 500 mm | ~ 0.8 m |
| 零件最大重量 | ~ 100 kg | ~ 300 kg |
| 组件数量 | 1 | 1 |
| 自动轴 | 7 | 7 |
| 机械臂控制器 | 集成 | 集成 |
| 主控制器 | 集成 | 集成 |
| 组件重量 | 900 kg | 880 kg (机械臂+ 转动台) |
| 观察窗 | 3 | 5 |
| 入口 | 滑门（含安全开关） | 滑门（含安全开关） |
| 开口宽度 | 685 mm | 800 mm |
| 集成的操作台 | 状况、暂停、復位、 紧急制动 |
状况、暂停、復位、 紧急制动 |
| 地面安装固定 | 不要求, 可移动 | 不要求 |
| 装载 | 手动 | 手动 |
 |
 |
|
|---|---|---|
| 系统配置 | 5120 | 6130 |
| 空间要求(W x L x H) | 3.30 mx 3.30 mx 2.70 m | 4.25 mx 4.25 mx 2.70 m |
| 电源 | 200 – 500 V (三相, 16 A) | 200 – 500 V (三相, 16 A) |
| 零件最大尺寸 | ~ 2 m | ~ 3 m |
| 零件最大重量 | ~ 500 kg | ~ 2000 kg |
| 组件数量 | 2 | 2 |
| 自动轴 | 7 | 7 |
| 机械臂控制器 | 集成 | 集成 |
| 主控制器 | 集成 | 集成 |
| 组件重量 | 770 kg (机械臂) 660 kg (转动台) |
800 kg (机械臂) 1000 kg (转动台) |
| 观察窗 | 8 | 6 |
| 入口 | 滑门（含安全开关） | 安全光帘 |
| 开口宽度 | 1400 mm | 3100 mm |
| 集成的操作台 | 状况、暂停、复位、 紧急制动 |
状况、暂停、复位、 紧急制动 |
| 地面安装固定 | 不要求 | 要求 |
| 装载 | 手动，运输车，自动装卸车 | 手动，运输车， 自动装卸车，起重机，叉车 |
